Le TB30 Epsilon
En deux dimensions 80 et 136 cm d'envergure
La découpe
-Le fuselage.(en Epp 20kg/m3) fichiers a-b-c-fus
Le fichier d-ainter qui rentre dans a-fus pour la mise en place du moteur. La longueur du bloc (Epp) en fonction de la longueur du moteur. Positionner le bloc au "saumon" offset+49.
passage de l'aile. pasep168a30 dans le bloc b l'arrière au 0 de la table.
decoupver permet de découper l'emplacement de la verrière dans le fuselage. Blocs b et c ensemble, l'avant au 0 de la table.
pastab pour le passage du stab dans le bloc c, arrière au 0 de la table.
-derive et stab dans du "dépron" de 6mm.
-aile droite et gauche et longeron pour chaque demi-aile en Epp 20kg/m3.
-verrière. les fichiers v1 v2 à utiliser avec de l'extrudé plus facile à poncer que l'Epp.
Les fichiers pour la découpe.
La construction
Faire un couple collé sur le bloc d, pour y visser le moteur. Coller le bloc dans a. Coller a sur b et sur c.
Couper et chanfrainer les gouvernes du stab et de la dérive. Mettre le stab et la dérive en croix. Coller l'ensemble dans le fuselage. Réaliser les commandes.
Creuser les logements de servos dans l'aile. Mettre en place le longeron et les servos avec les rallonges qui traversent l'aile. coller les deux demi-ailes puis coller l'aile en place.
La découpe
aile. 680x50x350 2fois
b-fus 83x195x157 e-binter 20-30(selon moteur)x150x135
c-fus 390x100x218(185 suffit car découpe verrière) 2fois
d-fus 702x90x243(220 suffit car découpe verrière) 2fois
f-emplverav sur tronçon c arrière 0 table. g-emplverder sur d avant 0 table
h-pasaile168 sur c arrière 0 table
i-stab 260x25x191 aile droite et gauche

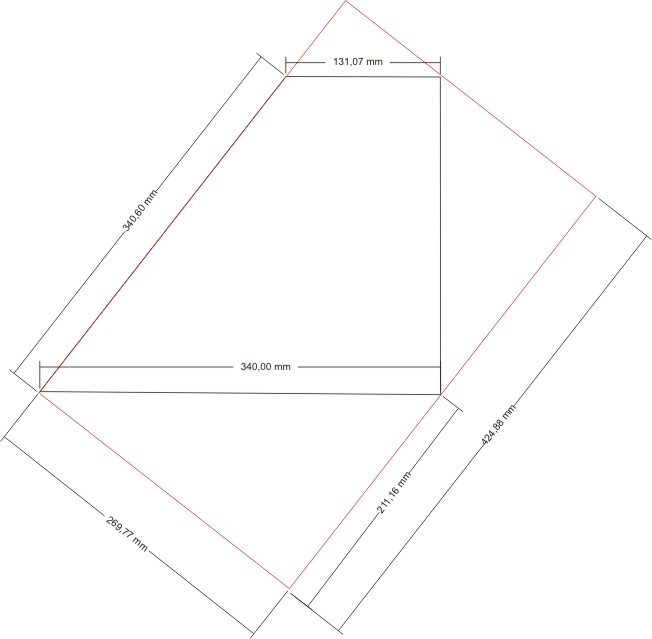

j-deriveA decoupe // au BA.
k-pastab
Les fichiers de découpe
La construction
decouper le passage de la dérive et de la quille anti-derive dans le bloc d
